| 外半径 | R | = | 20.5 | (mm) |
|---|---|---|---|---|
| 内半径 | r | = | 17 | (mm) |
| 高さ | H | = | 30 | (mm) |
| 中心角 | α | = | 90 | ° |
|
種類
|
：
|
ネオジム磁石
|
|
形状
|
：
|
C型
|
|
寸法
|
：
|
R20.5xr17x30(90°)
|
|
寸法公差
|
：
|
R(±0.1) x r(±0.1) x H(±0.1)
角度α(+0/-2°) (mm) |
|
表面処理
|
：
|
Niメッキ(NiCuNi)
|
|
表面磁束密度
|
：
|
2,050 G / 205 mT
|
|
吸着力
|
：
|
2.66 kgf
|
|
材質記号
|
：
|
N40
|
|
限界使用温度
|
：
|
50℃
|
|
備考
|
||
|

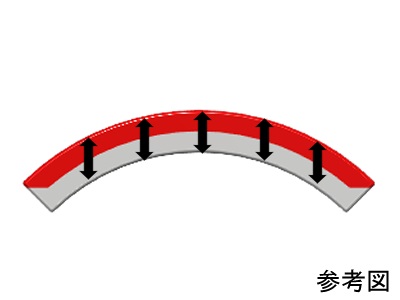

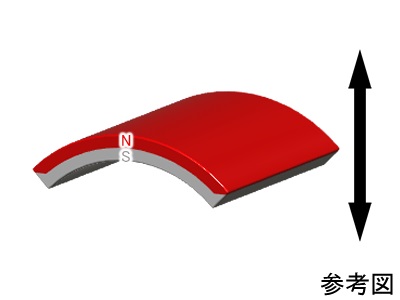

WEB掲載図は参考図の為、実際の形状とは異なります。
ご検討の際は、各表記寸法をよくご確認ください。 |
||
|
ミスミ型番
|
：
|
NOA090
|
