| 外半径 | R | = | 6.7 | (mm) |
|---|---|---|---|---|
| 内半径 | r | = | 5 | (mm) |
| 高さ | H | = | 4 | (mm) |
| 中心角 | α | = | 90 | ° |
|
種類
|
：
|
ネオジム磁石
|
|
形状
|
：
|
C型
|
|
寸法
|
：
|
R6.7xr5x4(90°)
|
|
寸法公差
|
：
|
R(±0.1) x r(±0.1) x H(±0.1)
角度α(±1°) (mm) |
|
表面処理
|
：
|
Niメッキ(NiCuNi)
|
|
表面磁束密度
|
：
|
3,980 G / 398 mT
|
|
吸着力
|
：
|
0.65 kgf
|
|
材質記号
|
：
|
N50
|
|
限界使用温度
|
：
|
100℃
|
|
備考
|
||
|

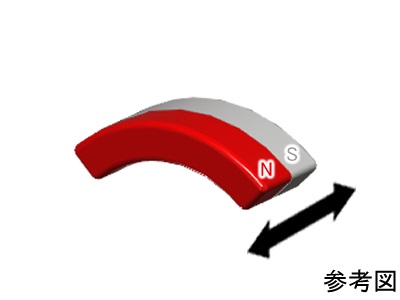

WEB掲載図は参考図の為、実際の形状とは異なります。
ご検討の際は、各表記寸法をよくご確認ください。 |
||
|
ミスミ型番
|
：
|
NOA028
|
