| 長さ | L | = | 50 | (mm) |
|---|---|---|---|---|
| 幅 | W | = | 15 | (mm) |
| 高さ | H | = | 3 | (mm) |
| ID | = | 3.2 | (mm) | |
| 皿穴間 | IL | = | 35 | (mm) |
|
種類
|
：
|
ネオジム磁石
|
|
形状
|
：
|

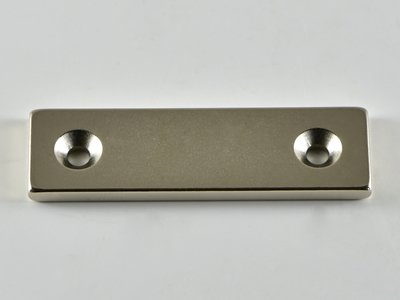

角型皿穴付
|
|
寸法
|
：
|
50x15x3(2-M3)
|
|
寸法公差
|
：
|
L(±0.1) x W(±0.1) x H(±0.1) (mm)
|
|
表面処理
|
：
|
Niメッキ(NiCuNi)
|
|
表面磁束密度
|
：
|
1,490 G / 149 mT
|
|
吸着力
|
：
|
7.82 kgf
|
|
材質記号
|
：
|
N35H
|
|
限界使用温度
|
：
|
80℃
|
|
備考
|
||
|
皿穴間IL = 35(mm)
M3ネジ対応品 締め過ぎると破損の恐れが御座いますので、 ネジ止めの際はご注意ください。 |
||
