| 長さ | L | = | 25 | (mm) |
|---|---|---|---|---|
| 幅 | W | = | 12 | (mm) |
| 高さ | H | = | 6 | (mm) |
| ID | = | 3.1 | (mm) | |
| 皿穴間 | IL | = | 15 | (mm) |
|
種類
|
：
|
ネオジム磁石
|
|
形状
|
：
|

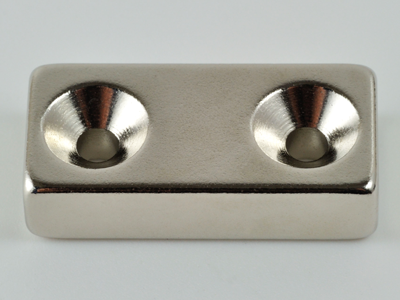

角型皿穴付
|
|
寸法
|
：
|
25x12x6(2-M3)
|
|
寸法公差
|
：
|
L(±0.1) x W(±0.1) x H(±0.1) (mm)
|
|
表面処理
|
：
|
Niメッキ(NiCuNi)
|
|
表面磁束密度
|
：
|
3,300 G / 330 mT
|
|
吸着力
|
：
|
7.47 kgf
|
|
材質記号
|
：
|
N40
|
|
限界使用温度
|
：
|
80℃
|
|
備考
|
||
|
皿穴間IL = 15(mm)
M3ネジ対応品 締め過ぎると破損の恐れが御座いますので、 ネジ止めの際はご注意下さい。 |
||
|
ミスミ型番
|
：
|
NOSC25
|
