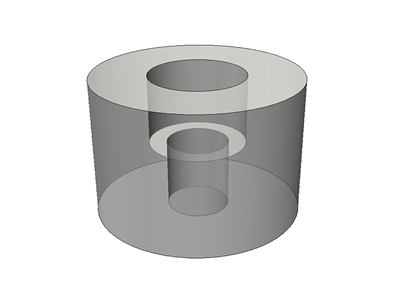

| 直径 | OD | = | 30 | (mm) |
|---|---|---|---|---|
| 高さ | H | = | 20 | (mm) |
| ID1 | = | 14 | (mm) | |
| ID2 | = | 9 | (mm) |
|
種類
|
：
|
ネオジム磁石
|
|
形状
|
：
|

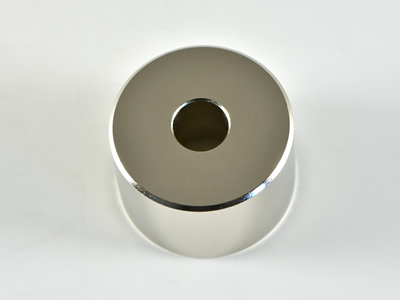

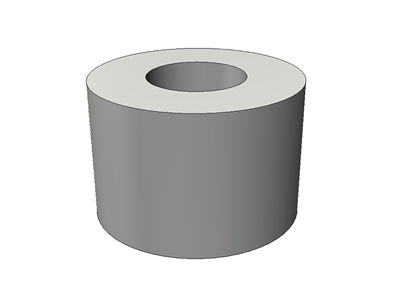

円柱型段穴付
|
|
寸法
|
：
|
Φ30x20(M8段穴)
|
|
寸法公差
|
：
|
OD(±0.1) x H(±0.1) (mm)
|
|
表面処理
|
：
|
Niメッキ(NiCuNi)
|
|
表面磁束密度
|
：
|
4,930 G / 493 mT
|
|
吸着力
|
：
|
28 kgf
|
|
材質記号
|
：
|
N45
|
|
限界使用温度
|
：
|
100℃
|
|
備考
|
||
|

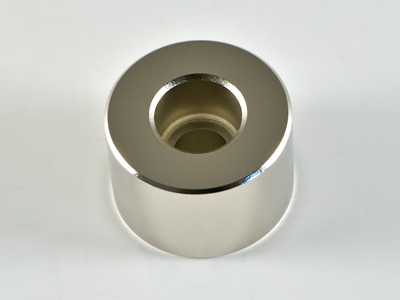

※当商品は段穴加工品です。
M8ネジ対応品 締め過ぎると破損の恐れが御座いますので、 ネジ止めの際はご注意ください。 |
||
|
ミスミ型番
|
：
|
NOCP05
|
